一、概述：

（一）背景

华南理工大学是最早参与教育网IPv6建设和应用的高校之一，2003年就开始实现校园网的IPv6建设和应用（服务端）的IPv6改造。

2017年，学校响应国家政策，继续加大力度实现IPv6的推广，学校从横向以及纵向继续发力，扩大服务端内容服务的规模化部署。并协助教育厅，从技术到措施上助力全省高校IPv6的规模化部署。

（二）目标

华南理工大学在IPv6推广上，目标如下：

1.服务端推广：实现全部核心应用和大部分的部处院系应用实现IPv6服务，包括Web、DNS和Email全模块等。

2.建立全省高校IPv6监测应用，促进全省高校IPv6量化推广。

二、做法和经验：

IPv6在高校的推广部署主要有两个方面：一个是客户端接入推广；二是服务端推广。而后者的推广部署尤为重要，将在本案作为经验方案详细叙述：

（一）服务端规模化部署

服务端按服务类型分类，可以归纳为如下几个方面：

1.Web应用

Web应用是最典型的信息服务模式，几乎囊括全校90%的应用。

2.DNS服务

DNS是学校的网络基础服务，通过DNS的IPv6支持，可有效创造流量，是应用推广的基础和前提。

3.Email

Email有着持续邮件流量和较高的用户使用频率，也包括多种服务协议，是体现学校IPv6推广层次的主要应用。

以上3种应用在华南理工大学的IPv6规模化部署方案如下：

1.Web的IPv6支持实施

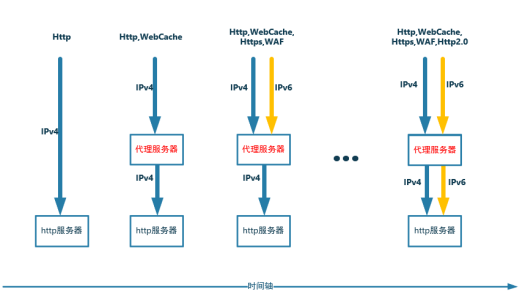

在实际部署环境中，Web架构几乎都采用统一的Web出口方式来架设Web服务器架构，IPv6依然在该架构得以实现。其Web架构的演变如下图所示：

图1 Web服务体系架构的演变

该架构采用反向代理的工作形式实现Web统一入口，可以统一在反向代理上实现IPv6、Https、WAF、WebCache以及Http2.0等功能。其实现示例如下所示：

图2 反向代理原理图

通过该方式，快速的实现静态网站的IPv6支持，除此之外，还需注意如下几个问题：

1)地址透传问题

该架构需要进行地址信息“透传”，可采用X-Forwarded-For标准指令来实现客户端的地址透传。

2)防止代理服务器误为DDOS攻击源

部分Web应用自身具备抗DDOS功能，需要防止Web应用将代理服务器识别为DDOS攻击源而拒绝服务。

3)确认Web应用是否支持IPv6格式

最常见的问题是Web应用是否支持IPv6地址格式的相关数据结构的设计，如不支持IPv6地址格式，可能会导致异常。需通过程序修改来实现。

2.DNS的IPv6支持实施

为了实现DNS的IPv6支持，需做到如下几个方面：

1)服务支持

即能通过IPv6地址访问DNS服务器，获得DNS查询服务。以下以Bind配置为例配置IPv6的DNS支持：

图3 Bind DNS IPv6配置示意图

通过配置后的IPv6地址可以进行DNS查询，如下图所示：

图4 IPv6 DNS查询

2)支持AAAA记录

配置域名的AAAA记录，将访问域名指向IPv6地址，如下图所示：

图5 DNS zone文件的IPv6记录

3)父域登记

权威域名需在edu.cn域名服务器登记IPv6记录，并可以查询该记录，如下图所示：

图6 权威域名查询结果

通过以上三方面的配置，即完成DNS的IPv6支持部署。

3.Email系统的IPv6支持实施

Email服务模块包含：SMTP、POP/IMAP、Webmail。以上所有模块均支持IPv6。

主流的开源和商业Email产品基本都支持IPv6。但需要注意，Email的反垃圾功能等要求，与IPv4一样，其IPv6也需做相应的配置，最典型的就是SPF记录和PTR记录。

成功实现IPv6通信的邮件信头将如下所示：

图7 IPv6信头截图

而Webmail是一种Web应用，可以按Web应用实现IPv6即可。

（二）需要注意的问题和解决方法

1.性能与单点故障问题

反向代理作为统一入口，所有Web应用流量将全部通过反向代理系统，性能和单点故障问题尤为突出。故在选择反向代理服务器的时候需充分考虑足够的性能以及做HA高可用架构。

2.程序兼容性问题

地址格式的IPv6不兼容的最典型问题，特别在强日志应用上，需充分考虑系统是否支持IPv6地址格式的日志记录。在Email邮件系统上，IPv6协议不仅在邮件系统模块上需要配置，在DNS等系统上也许做相应的配置。

3.安全问题

由于IPv6应用的启用需在服务器上启用IPv6地址协议，很容易就导致漏洞泄漏和暴露在全网。需做到如下几点：

1)不需要IPv6服务的服务均禁用IPv6地址侦听。

2)借助操作系统的防火墙功能，在IPv6上进行访问控制设置，如ip6tables等。

3)如是Web服务，建议采用反向代理的方式，从而保护后端的真实Web服务器，规避IPv6部署可能带来的安全问题。

4.系统前瞻性问题

建议采购所有软件系统和硬件系统，均加上IPv6兼容性的硬指标要求：需实现IPv6协议的支持。

最后，总结IPv6规模化部署步骤，按由易到难、由简单到复杂、由基础到应用，推荐步骤如下：

第一步：网络部署

第二步：DNS解析实现

第三步：Web实现

第四步：DNS服务实现

第五步：其他

（三）助力全省高校IPv6推广

在广东省教育厅的安排下，华南理工大学以教科网广东省NIC和NOC工作组为依托，开展IPv6技术推广培训和研讨，到2018年完成了三期IPv6专题培训，超过50多个院校100多名老师参加了培训。工作组还持续开展IPv6技术的交流和互助活动，对部分IPv6部署经验较少的学校给予支持。

除此之外，广东省教育厅委托CERNET华南地区网络中心完成IPv6升级改造申报系统的开发部署，主动监测和公示IPv6接入情况，同时，开发“广东省教育系统IPv6应用监测平台”，通过该平台每天检测广东教育系统的IPv6部署情况，设立IPv6监测和考核机制，促进教育系统加速IPv6规模部署的步伐。

图8 广东省高校IPv6申报平台

图9 广东省教育系统IPv6应用检测平台

三、成效和亮点

通过以上IPv6规模化部署的推广，华南理工大学和广东省在全国的高校IPv6规模化部署中多个指标名列前茅，摘要如下：

1.学校是第一所核心业务类型均支持IPv6的学校，特别是邮件的全模块支持IPv6。

图10 第三方IPv6检测结果

2.学校多项IPv6指标较早实现IPv6支持并且排名靠前，形成规范化和标准化的IPv6应用部署流程，使系统的“IPv6+https”成为学校应用系统上线标配。

3.广东高校IPv6多项指标推广名列全国前茅，成为IPv6推广最好的省份之一。

4.广东成为首批edu.cn域名高校普及的省份。

5.华南理工大学获广东省教育厅“IPv6推进工作特殊贡献单位”表彰。
